Schrittmotor-Interface II

Schrittmotor-Interface II
Für eine größere Ansicht klicken Sie auf das Vorschaubild
55,00 EUR
inkl. 19 % MwSt. zzgl. Versandkosten
In den Warenkorb

Lieferzeit: Ab Lager lieferbar
Art.Nr.: 1371
Hersteller: mechapro
Mehr Artikel von: mechapro



  • Details
  • Downloads
  • Empfehlung
  • Kunden-Tipp

Produktbeschreibung

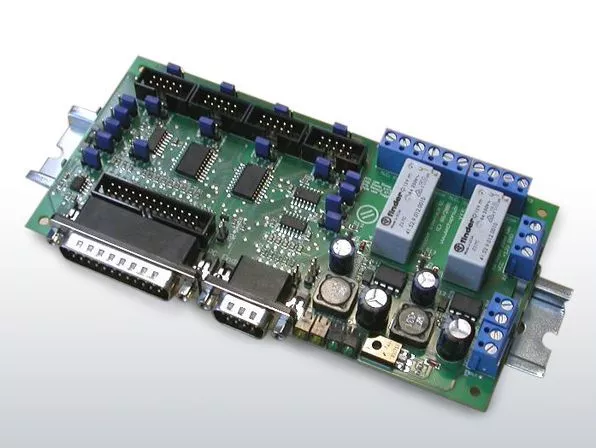

Interface-Karte (Breakout board) für PC Paralellport

Ausstattungsmerkmale:
• Interface zum Anschluss von bis zu 4 Mikroschritt Karten (LAM DS10, HP-Step, oder Tiny-Step, auch gemischt verwendbar) an den PC-Parallelport
Verstärkung aller I/O-Signale, auch für Endstufen mit Optokoppler-Eingängen verwendbar
• 2 Relais für Schaltfunktionen (je max. 8A)
Analoger Drehzahlausgang (0-10V oder 0-5V) aus PWM Eingangssingal
Toggle-Sicherheitsfunktion, verhindert ungewolltes Schalten der Relais und Fahren der Motoren (unterstützt von WinPCNC und Mach3)
• Schaltregler für 5V und 12V (je 500mA) für Logik bzw. Lüfter und Relais, erzeugt aus der Motorspannung der Endstufen
• Kompatibel zu allen gängigen Soft-CNC Programmen, wie z.B. WinPCNC, Mach3 und vielen anderen
• Spannungsversorgung: 15-45V=
• Hutschienenmontage optional
• Abmessungen: 160*80mm
Entwickelt und Hergestellt in Deutschland



Lieferumfang:
• Bestückte und getestete Karte
• Dokumentation
