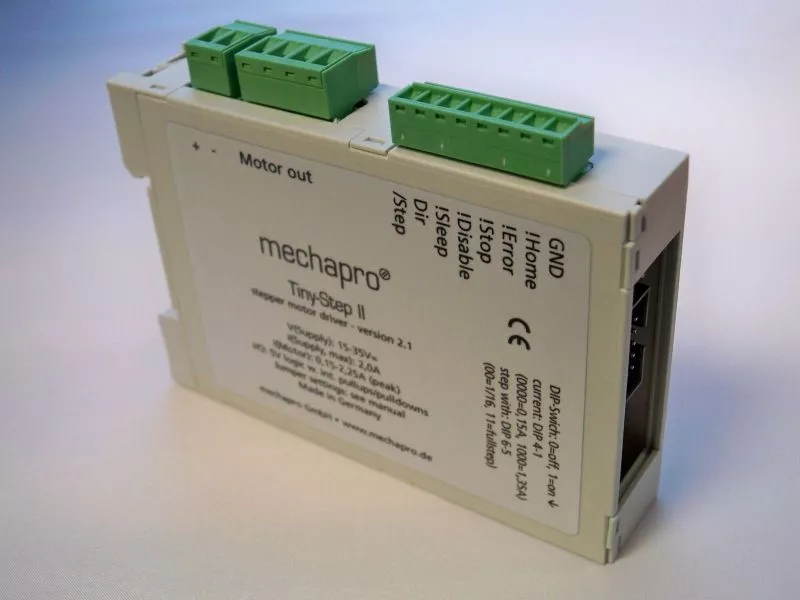

Tiny-Step.plus II f. Hutschiene, 2,4A Mikroschritt-Endstufe

Produktverbessung plus-Version: Bis 38V= und 2,4/1,7A Phasenstrom

Ausstattungsmerkmale:
• 1 Schrittmotor-Kanal
• 1/16-, 1/4-, Halb-, und Vollschritt
• Stromregler über DIP-Schalter einstellbar bis 2,4A (Spitzenstrom) bzw. 1,7A (Effektivstrom) pro Phase
• Ausgang kurzschlußfest (selbstrückstellend)
• 15-38 Volt Motorspannung
• Logik TTL-kompatibel (5Volt), Eingänge 24V tolerant

• I/O Logik high/low umschaltbar
• Schaltbare oder automatische Stromabsenkung bei Motorstillstand
• Drehzahleingang (0-5V)
• Anschluß an PC-Parallelport oder Mikrocontroller (z.B. Arduino)
• Bis zu 4 Karten am PC-Parallelport anschließbar
• kompatibel zu Win-PCNC, Mach3, gbrl, pcdreh, EMC,...
• Geeignet für uni- und bipolare Motoren
• Größe: 78,2x99mm
• Gehäuse zur Hutschienenmontage, nur 22,5mm breit
• Steckbare I/Os (Phoenix Contact)
• Entwickelt und Hergestellt in Deutschland



Lieferumfang:
• Endstufen-Modul
• Phoenix Stecker
• Dokumentation





Zubehör und Erweiterungsmöglichkeiten:
• Interfacekarten - Anschluß von bis zu 4 Karten an den Parallelport ihres PCs. Zwei Relais für Schaltfunktionen (bis 8A/250V), Schaltregler für 12V zur Versorgung von Lüftern o.ä.
• Optokopplerkarte HS-Opto - Zur galvanischen Trennung zwischen PC und Leistungselektronik. Schützt den PC im Fehlerfall vor Überspannung.
• Trafo- oder Schaltnetzteile - Die 32V/3A-Version reicht für 3-achsige Anwendungen. Alternativ 36V Schaltnetzteil mit 320VA für 4 Achsen.
