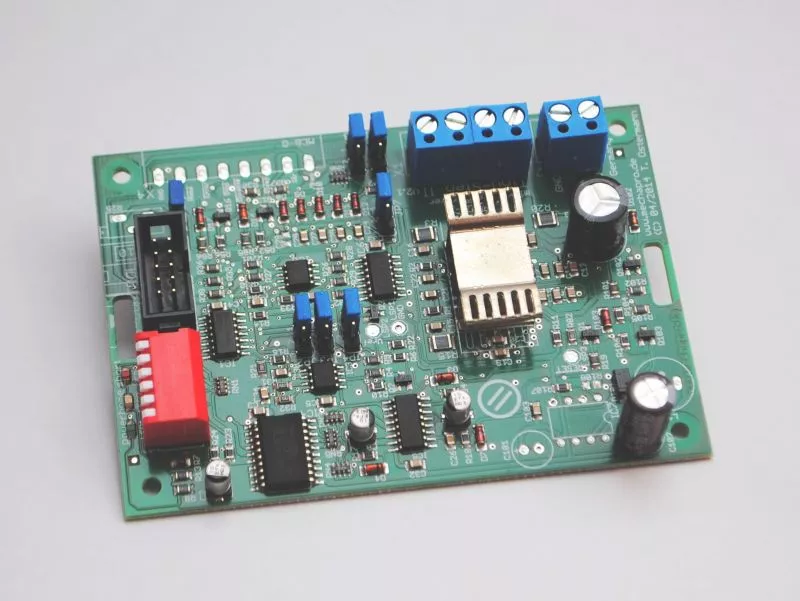

Tiny-Step II, 1-Kanal 2,25A Mikroschritt-Endstufe

Tiny-Step II, 1-Kanal 2,25A Mikroschritt-Endstufe
Für eine größere Ansicht klicken Sie auf das Vorschaubild
41,70 EUR
inkl. 19 % MwSt. zzgl. Versandkosten
In den Warenkorb

Lieferzeit: Ab Lager lieferbar
Art.Nr.: 1381
Hersteller: mechapro
Mehr Artikel von: mechapro



  • Details
  • Downloads
  • Empfehlung
  • Kunden-Tipp

Produktbeschreibung

Ausstattungsmerkmale:
• 1 Schrittmotor-Kanal
• 1/16-, 1/4-, Halb-, und Vollschritt
• Stromregler über DIP-Schalter einstellbar bis 2,25A (Spitzenstrom) bzw. 1,6A (Effektivstrom) pro Phase
• Ausgang kurzschlußfest (selbstrückstellend)
• 15-35 Volt Motorspannung
• Logik TTL-kompatibel (5Volt), Eingänge 24V tolerant

• Schaltbare oder automatische Stromabsenkung bei Motorstillstand
Drehzahleingang (0-5V)
• Anschluß an PC-Parallelport oder Mikrocontroller (z.B. Arduino)
• Bis zu 4 Karten am PC-Parallelport anschließbar
• kompatibel zu Win-PCNC, Mach3, gbrl, pcdreh, EMC,...
• Stromaufnahme (5V-Teil) typ. 15mA
• Geeignet für uni- und bipolare Motoren
• Größe: 78,2x99mm
• Hutschienenmontage optional mit Art.-Nr. 2611
Entwickelt und Hergestellt in Deutschland



Lieferumfang:
• Platine bestückt und getestet
• Flachbandkabel
• Dokumentation





Zubehör und Erweiterungsmöglichkeiten:
• Interfacekarten - Anschluß von bis zu 4 Karten an den Parallelport ihres PCs. Zwei Relais für Schaltfunktionen (bis 8A/250V), Schaltregler für 12V zur Versorgung von Lüftern o.ä.
• Optokopplerkarte HS-Opto - Zur galvanischen Trennung zwischen PC und Leistungselektronik. Schützt den PC im Fehlerfall vor Überspannung.
• Trafo- oder Schaltnetzteile - Die 32V/3A-Version reicht für 3-achsige Anwendungen. Alternativ 36V Schaltnetzteil mit 320VA für 4 Achsen.
