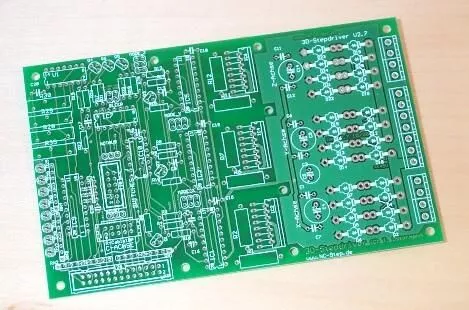

3D-Step: Platine für 3-Kanal Schrittmotorkarte Rev. 2.8

3D-Step: Platine für 3-Kanal Schrittmotorkarte Rev. 2.8
Für eine größere Ansicht klicken Sie auf das Vorschaubild
Unser bisheriger Preis 20,00 EUR Jetzt nur 16,00 EURSie sparen 20% / 4,00 EUR
inkl. 19 % MwSt. zzgl. Versandkosten
In den Warenkorb

Lieferzeit: Ab Lager lieferbar
Art.Nr.: 1012
Hersteller: mechapro
Mehr Artikel von: mechapro



  • Details
  • Empfehlung
  • Kunden-Tipp

Produktbeschreibung

Ausstattungsmerkmale:
• 3 Kanäle (erweiterbar auf 4)
• Einstellbar von 0,4A bis 2,1A pro Phase
• bis 44 Volt Motorspannung
• Logik TTL-kompatibel (5Volt)
• Anschluß an PC-Parallelport oder Mikrocontroller
• Kompatibel zu allen gängigen Soft-CNC Programmen, wie z.B. WinPCNC, Mach3, EMC und vielen anderen
• Halb-/ Vollschritt
• Zwei verschiedene Choppermethoden (Stromregelung auf Phase- oder Inhibit-Leitung)
Schaltbare Stromabsenkung bei Motorstillstand
• Logik für 4 Referenz-/End- und einen Notausschalter integriert (Abschaltung der Endstufe bei Notaus)
• Anschlußmöglichkeit für verschiedene StatusLEDs oder Erweiterungsplatine
• Motorstrom über Spindeltrimmer pro Kanal einstellbar
"Smoothing-Funktion" für optimales Drehmoment im Halbschrittmodus
• Stromaufnahme (5V-Teil) typ. 250mA
• Geeignet für uni- und bipolare Motoren mit >=1,6 Ohm Wicklungswiderstand
• Größe: Eurokarte (100x160mm)
Entwickelt und Hergestellt in Deutschland



Neue Funktionen:
Integrierter Schaltregler für 5V Logik, nur eine Versorgungsspannung erforderlich
• Varistor zum Schutz vor Spannungsspitzen
• LEDs seitlich abgewinkelt mit Halter



Lieferumfang:
• Platine
• Aufbauanleitung
Version mit Herstellungsfehler, 5 Leiterbahnen müssen von Hand nachverbunden werden. Daher 20% unter Normalpreis!
