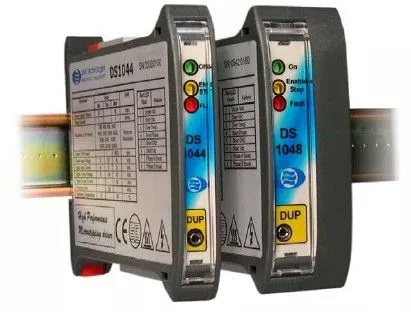

LAM DS1044: 1-Kanal 5,6A Mikroschritt-Endstufe

LAM DS1044: 1-Kanal 5,6A Mikroschritt-Endstufe
Für eine größere Ansicht klicken Sie auf das Vorschaubild
102,35 EUR
inkl. 16 % MwSt. zzgl. Versandkosten
In den Warenkorb

Lieferzeit: Ab Lager lieferbar
Art.Nr.: 1491
Hersteller: LAM Technologies
Mehr Artikel von: LAM Technologies



  • Details
  • Downloads
  • Kunden-Tipp

Produktbeschreibung

Ausstattungsmerkmale:
• 1 Schrittmotor-Kanal
• Bis zu 4 Achsen über das Universalinterface am PC-Parallelport anschließbar
• Kompatibel zu Win-PCNC, Mach3, Step4, CNC-Profi, EMC,...
• Einstellbar 1,0-4,0A (RMS) bzw. 1,4A-5,6A (peak) pro Phase
• 20-50V= Volt Motorspannung
• Nur eine Versorgungsspannung erforderlich
• I/Os für Spannungen von 3-28V= geeignet
• Ein- und Ausgänge galvanisch getrennt über Optokoppler
• Schrittweite bis 1/128 Mikroschritt
• Automatische Stromabsenkung (abschaltbar)
• Unterdrückung von Motorresonanzen (abschaltbar)
• 2 programmierbare Festdrehzahlen wählbar über I/O, für Anwendungen, die konstante Drehzahl erfordern
• Konfiguration über USB (mit Adapter UDP30, galvanisch getrennt)
• Kurzschlussfest
• Steckbare Schraubklemmen
• Für Hutschienen-Montage
• Größe (t*b*h): 119*17,5*100,4mm

Andere Ausführungen und Leistungsklassen sind auf Anfrage erhältlich.

Lieferumfang:
• getestetes Modul
• Dokumentation

Wichtiger Hinweis: Durch die Optokoppler benötigen die Eingänge der Endstufe realtiv viel Strom. Ein direkter Betrieb am Parallelport kann daher nicht garantiert werden. Wir empfehlen das "Schrittmotorinterface II" für den Anschluss der Endstufe an den Parallelport. Für den schnellen und einfachen Anschluss ist eine Adapterplatine auf den 10-poligen Pfostenstecker-Anschluss erhältlich.

PDFDS10_Flyer_DE.pdf

Datei

Produktbroschüre DS10-SerieDownload319.74 KB
