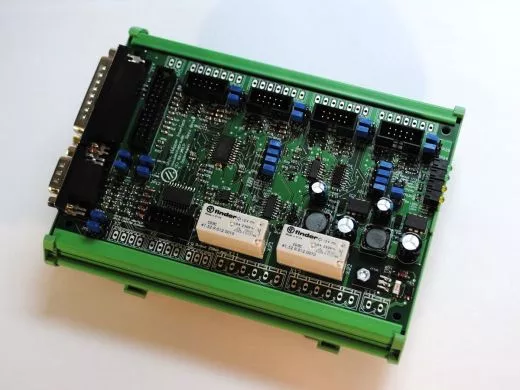

Universal Interface II

Art.Nr.: 1321

Interface-Karte (Breakout board) für PC Paralellport

Ausstattungsmerkmale:
• Interface zum Anschluss von bis zu 4 Mikroschritt Karten (LAM DS10, HP-Step, Tiny-Step II oder Fremdendstufen) an den PC-Parallelport.
• Alle Signale auf Schraubklemmen geführt, zusätzlich 10-polige Flachbandkabelanschlüsse für mechapro Endstufen.
• Verstärkung aller Signale vom Parallelport. Ideal für Endstufen mit Optokoppler-Eingängen, die einen hohen Strombedarf haben.
• Endstufen-Signale auf open-collector Ausgängen, Ausgangsspannung bis 24V, interne Pullups nach +5V.
• Endschalter-Eingänge wahlweise für 5V, oder 12V-Pegel, kompatibel zu Initiatoren (wahlweise NPN oder PNP, aber nicht gemischt verwendbar).
• Schutz des Parallelports durch Begrenzung der Portströme auf max. 10mA/Pin (bei Spannungen bis 50V).
• Charge-Pump Safty Signal: Freigabe der Relais und Endstufen nur, wenn die PC-Software gestartet ist.
• Analoges Ausgangssignal für Drehzahlsteuerung der Hauptspindel (Eingangssignal PWM oder frequenzvariabel)
• Viele Konfigurationsmöglichkeiten (z.B. Pinzuordnung) über Jumper
• 2 Relais für Schaltfunktionen
• Schaltregler für 12V/0,5A (für Lüfter und Relais, erzeugt aus der Motorspannung der Endstufen), 5V/0,5A für den Logikteil
• Platinenformat: Europakarte (160*100mm)
• Entwickelt und Hergestellt in Deutschland



Lieferumfang:
• Bestückte und getestete Karte
• Dokumentation



Preis:

87,00 EUR

inkl. 19 % MwSt. zzgl. Versandkosten
